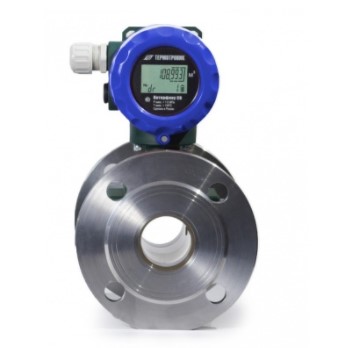

Питерфлоу СВ

Автономные электромагнитные счётчики

Отличительные особенности

  • ЖКИ, содержащий контрольную и эксплуатационную информацию
  • Непрерывная индикация накопленного объёма
  • Питание от встроенной батареи с возможностью резервного питания от источника питания 12 Вольт. Гальваническая развязка отсутствует
  • Наличие часов реального времени и архива
  • Класс защиты IP67
  • Защита от несанкционированного доступа
  • Возможность прямого присоединения гофрошлангов
  • Поворот блока электроники на 270°, три фиксированнных положения
  • Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС
  • Гарантия до 8 лет, от протечек 12 лет
  • Межповерочный интервал - 4 года
  • Канал из композита, устойчивого к отложениям (патент RU153291)
  • Конструктивная защита от протечек и конденсата
  • Электроника размещена в герметичном отсеке
  • Полнопроходное исполнение с минимальным падением давления
  • Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов, отсутствие требований к прямым участкам
  • Диагностика в соответствии с требованиями VDI/VDE/NAMUR 2650 (патент RU2529598), включая диагностику пустой трубы, разрыва, утечки, остановки протока, загрязнения электродов - всего 24 программируемые ситуации

Точность измерения

Cчётчики соответствуют требованиям ГОСТ Р 51649, ГОСТ Р ЕН 1434-1 в части, относящейся к измерительному каналу расхода, а также ГОСТ Р 50193.1 (по классу С) и МОЗМ МР 49-1 на счетчики воды.

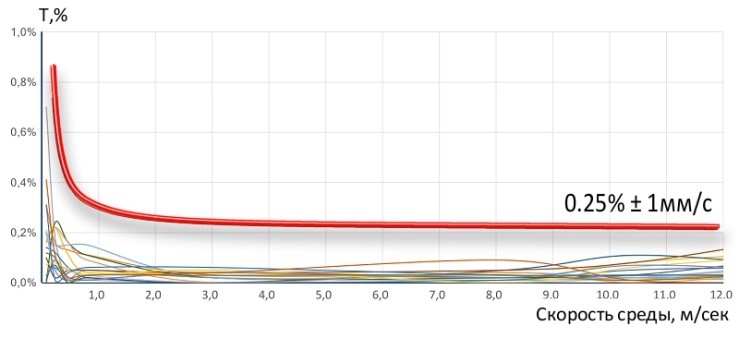

На графике* приведена зависимость отклонения измеренного значения расхода (T) от скорости среды. Точность измерения скорости среды не хуже 0,25% ± 1 мм/сек. Порог чувствительности Q3 / 2000.

Бесплатное программное обеспечение

  • Архиватордля скачивания архивов и формирования отчетов
  • ОРС-сервердля интеграции со SCADA системами
  • Мобильное приложение ТТМ

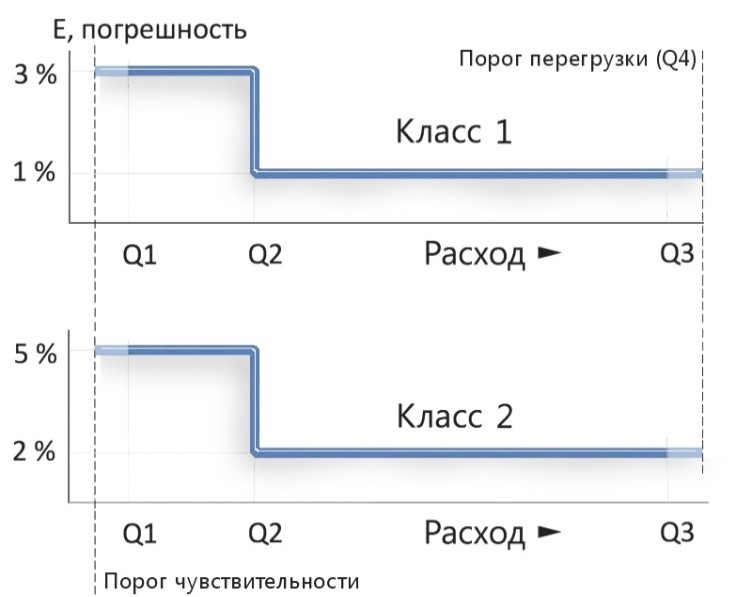

Метрологические классы 1 и 2

1 класс2 классQ1Q2
«-K12»Q3 / 250Q1 x 1,6
«-K14»«-K24»Q3 / 400
«-K26»Q3 / 630

Исполнения по способу присоединения

Муфта «-M»

  • Нержавеющая муфта для пластиковых труб в системах водо- и теплоснабжения
  • DN20 (G1”), DN32 (G”)

Сэндвич «-С»

  • Сэндвич (мини-фланцы) из нержавеющей стали
  • DN20, DN32, DN50

Фланец «-Ф»

  • Стальные фланцы, окрашенные двухкомпонентным полиуретановым лаком
  • DN65, DN80, DN100, DN150
  • Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.

Фланец «-Ф1»

  • Фланцы из нержавеющей стали для ответственных применений
  • DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
  • Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.
